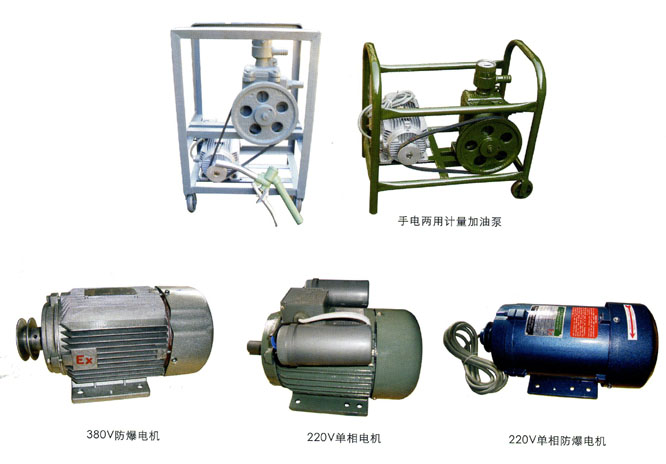

JB-70A型單相220V手搖、電動二用計量加油泵
銷售熱線：021-66525777 63099652
產品分類:加油機設備
口徑（進口/出口）:25（mm）
流量:55~65（L/min）
正奧泵業優勢：知名度高，品質可靠，服務完善 現貨供應
各種材質、非常規產品皆可訂做
- 產品概述
一、產品概述：
JB-70A型單相220V手搖、電動二用計量加油泵適用于各地中小型油主加，加油站、農機站、供銷社、企業廠礦車隊、車輛、船舶等單位吸送各種油料，如汽油、柴油、煤油、機油、食品油等。結構緊湊、質量可靠、性能穩定、移動方便等優點，并裝置有防爆電機與25毫米流量表，有電源時可電動加油，無電源時即可手搖加油，計量準確，沒有回零裝置。
本泵為葉片式內有溢流閥裝置，當油箱加滿油料后，要關閉油槍時，葉片泵可繼續工作，油壓超過額定壓力時泵內溢流閥即起自動作用，將油料自行回流到油池或油罐內等特點。

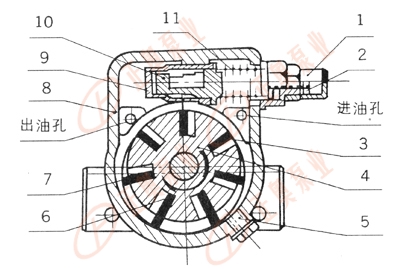

二、產品結構：
1、護罩 2、調節螺釘 3、葉 片 4、轉 子 5、螺堵 6、板彈簧 7、 軸 8、泵 體 9、閥 芯 10、閥 座 11、彈 簧
三、技術規范：
|
型號
|
進出
口徑
mm
|
流量范圍
L/min
|
吸程
m
|
揚程
m
|
計量精度
%
|
電機
功率
KW
|
電壓
V
|
重量
Kg
|
累積
計數
范圍
|
備注
|
|
JB-70A
|
25
|
55～65
|
5
|
25
|
±1
|
0.75
|
220
|
75
|
999
|
防爆電機
鑄鐵
|
四、維護保養：
1、應經常檢查葉片泵，流量計油槍及管路內的油液暢通情況。如不暢通應及時查找原因和維修。
2、經常保持導電膠輪的清潔，并應防止涂蓋絕緣的污物。
3、移動、維修本機時，應將電源切斷并將防爆開關旋鈕旋至“停秸位置，以免帶電操作引起不安全事故。
4、進油管端濾清器應經常檢查清洗。清洗時旋松管箱螺絲即可抽出濾網，清洗時注意不要弄破濾網，已破濾網應及時調換。
5、整機累計工作500小時，應對葉片泵、油槍，管路等進行拆檢，清洗。
6、為簡化結構，本機不配套照明燈具，如用戶為觀察計數器數字須照時，應自配防爆燈，嚴用普通燈具及手電筒等。
五、操作使用：
1、操作程序
1．1接通電源，旋轉防爆電機旋鈕至“開一位置。
1．2板緊出油槍捏手即可出油，此時流量計同時開始計數。
1．3松開出油手柄柄即停出油，此時計數值即為所加油量(或前后二次讀數差即為所加油量)
1．4停止工作時，應先將防爆電機旋鈕旋至“斷一位置，然后切斷電源開關，繞好橡套電纜等。
2、使用注意點
2．1經長途運輸或長期擁置不用的加油機，在使用前必須用．50歲邑歐表測量電機時間地的絕緣電阻，其值不應低于10兆歐。
2．2整機工作前應檢查電機轉向是否正確(面對三角帶輪應是順時針方向轉動)’。
2．3油槍關閉電機仍驅動葉片泵吸油的持續時間一般不應超過一分鐘。 ．
2．4為維持正常出油效率及壓力，可利用葉片泵上溢流閥的調節螺釘進行油路的壓力調節。
2．5將流量計上計數器一側銅帽向里推進， (指1級)2級流量計，每次指示完畢可逆時針方向旋轉手輪，將大小指針撥回零位。計數盤指針即自動回零，如要連續計數，則不再撳銅帽。
2．6控制出油槍捏手板緊程度，能粗略調節出油量。
2．7本機的橡套電纜，，在使用中應避免與地面及其物體磨損，嚴禁腳踏輪輾，在使用中應經常檢查橡套完好情況。
2．8進、出油管，出油槍，電纜不用時應繞在規定位置，不能隨地拖動，進油管插入油池 (或油桶)前應擦洗干凈。
2．9橡套電纜聯接電源前，應認清接地線和相線(用萬用表測定)，接地線應與電機機殼，地面可靠聯接。
2．10不得用極易產生和職聚大量靜電的尼龍管塑料管代替本機的專用進出口油管進行加油。
2．11不得用普通電纜代替本機專用橡套電纜及隨便拆裝聯接。
2．12操作人員嚴禁穿著化纖類服裝進行加油作業，并應遵守石油和化工行業有關安全操作規
2．13嚴禁操作人員自行加大額定流量，以免靜電職聚速度加快，造成不安全危險。
